Бумажная модель трамвая КТМ-23

Материалы

  • Бумага — рекомендуем использовать плотную бумагу или картон толщиной 160-220 г/м². Это обеспечит прочность и устойчивость вашей модели
  • Принтер для печати модели
  • Ножницы
  • Клей — предпочтительно использовать прозрачный универсальный клей
  • Линейка
  • Цветная ручка
  • Также вам сильно упростят работу: канцелярский нож, инструмент для биговки (можно использовать иголку или непишущую ручку)

    Модель

    Загрузите модели для сборки по ссылке ниже. Вы можете выбрать любой удобный вам формат

    Инструкция по сборке

    !

    Будьте осторожны при работе с острыми предметами, такими как ножницы, во время сборки трамвая.

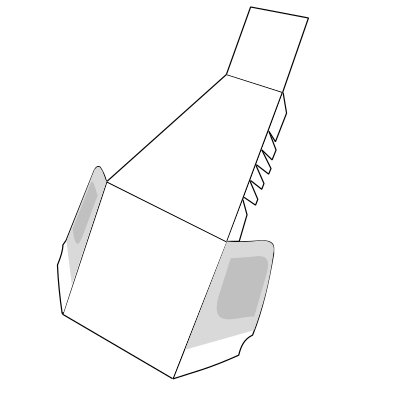

    1

    Скачайте файлы модели трамвая в формате PDF или изображения в форматах PNG или JPG. Ссылки на скачивания выше на странице.

    Распечатайте модель на цветном принтере.

    Формат бумаги не играет особой роли, главное, чтобы все страницы модели были распечатаны на бумаге одного размера. Оптимальный формат — A4.

    2

    Вырежьте деталь A по голубой линии

    Согните деталь по красным линиям.

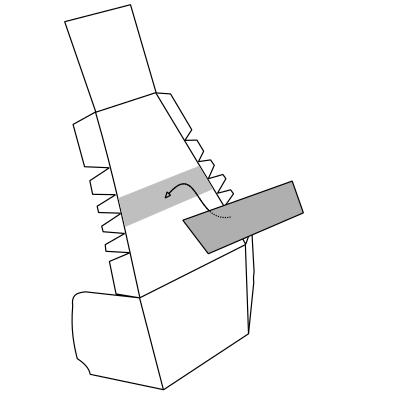

    3

    Вырежьте деталь Y по голубой линии

    Нарисуйте яркой цветной ручкой на детали номер маршрута и конечную остановку. Вы можете выбрать любой маршрут на ваш вкус. Список маршрутов трамваев Коломны есть на странице «Маршруты», но ничто не мешает вам использовать маршрут вашего города или придумать свой.

    Приклейте деталь Y на деталь A в обозначенное место Y.

    4

    Нанесите клей на бежевые крылышки детали A

    Приклейте крылышками трапециевидную часть детали к боковым по дуге.

    5

    Вырежьте деталь C по голубой линии

    Приклейте деталь C на деталь A в обозначенное место C. Свободный оранжевый элемент детали A должен расположиться над деталью C

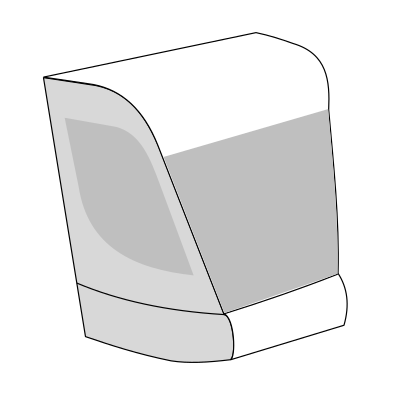

    6

    Нанесите клей на обратную, нецветную сторону свободного оранжевого элемента детали A и загните его вовнутрь конструкции.

    7

    Вырежьте деталь B по голубой линии

    Согните деталь по красным линиям.

    8

    Вырежьте деталь Z по голубой линии

    Нарисуйте яркой цветной ручкой на детали номер маршрута — тот же, что вы нарисовали на детали Y

    Приклейте деталь Z на деталь B в обозначенное место Z.

    9

    Нанесите клей на бежевые крылышки детали B

    Приклейте крылышками трапециевидную часть детали к боковым по дуге.

    10

    Вырежьте деталь C по голубой линии

    Приклейте деталь C на деталь B в обозначенное место. Свободный оранжевый элемент детали B должен расположиться над деталью C

    11

    Нанесите клей на обратную, нецветную сторону свободного оранжевого элемента детали B и загните его вовнутрь конструкции.

    12

    Вырежьте деталь D по голубой линии

    Согните деталь по красным линиям.

    13

    Нанесите клей на тыльную (цветную) сторону фрагмента D1 детали D

    Совместите фрагменты A1 и D1 так, чтобы направление стрелок на фрагментах сопадало. Плотно прижмите детали друг к другу.

    14

    Вырежьте деталь E по голубой линии

    Согните деталь по красным линиям.

    15

    Нанесите клей на тыльную (цветную) сторону фрагмента E1 детали E

    Совместите фрагменты B1 и E1 так, чтобы направление стрелок на фрагментах сопадало. Плотно прижмите детали друг к другу.

    16

    Нанесите клей на крылышки D2 и E2.

    Приклейте крылышко D2 к фрагменту B2, а крылышко E2 — к фрагменту A2.

    17

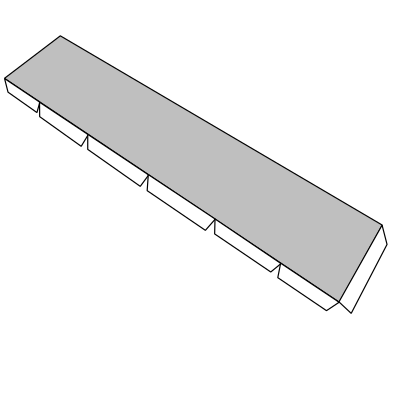

    Вырежьте деталь F по голубой линии

    Согните деталь по красным линиям.

    18

    Ориентируйте деталь F так, чтобы фрагмент J1 находился ближе к голове трамвая (детали A).

    Нанесите клей на тыльную, цветную сторону крылышка F1 и приклейте его к задней стороне детали A с внешней стороны.

    Приклейте все остальные язычки детали F по контуру модели. Советуем вам перевернуть модель дном вверх (убедитесь, что все язычки оказались внутри), плотно прижать деталь F и боковые детали к столу, по одному наносить клей на каждый язычок и приклеивать их к боковым деталям.

    19

    Вырежьте две детали G и деталь H по голубым линиям

    Согните детали по красным линиям и соберите их как коробочки.

    Приклейте собранные детали G и H к детали F на соответствующие места.

    20

    Вырежьте детали J и K по голубым линиям

    Согните деталь J по красным линиям. Внимание: не сгибайте и не отрезайте фрагменты J2 и J4

    Приклейте крылышки, находящиеся по бокам фрагмента J1, к основанию тыльной (цветной) стороной наружу (этикетка J1 должна остаться видна).

    Приклейте на крылышко J3 аналогичный по форме фрагмент с другой стороны детали (этикетка J3 должна спрятаться).

    Нанесите клей на фрагмент J4 и приклейте его на фрагмент, оказавшийся сверху.

    Приклейте фрагмент J2 на область J5

    Приклейте деталь K по центру пантографа. Лишние выступающие части детали J можно обрезать

    21

    Приклейте деталь J фрагментом J1 к соответствующей области на детали F так, чтобы направление стрелок на фрагментах сопадало. Рога пантографа при этом должны смотреть назад.

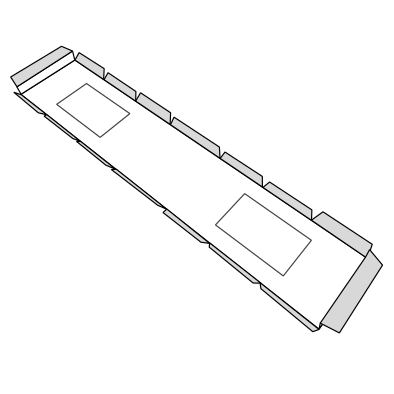

    22

    Вырежьте деталь N по голубой линии

    Согните деталь по красным линиям. Крылышки, располагающиеся вдоль детали, складывайте вовнутрь (так, чтобы они соприкасались цветными сторонами).

    23

    Нанесите клей на оборотную, нецветную сторону фрагментов N1 и N2, приклейте их к задней части головы трамвая (детали A): фрагмент N1 на внутреннюю часть, фрагмент N2 — на внешнюю

    24

    Приклейте боковые крылышки к боковым частям трамвая изнутри. Край каждого крылышка должен находится точно у края боковой части трамвая. Советуем положить модель на бок по очереди наносить клей на каждую пару крылышек и приклеивать их. Будьте осторожны, не переворачивайте модель вверх дном и не кладите на стол, у вас на крыше хрупкий пантограф.

    В результате у вас должно получиться плоское дно трамвая

    Нанесите клей на оборотную, нецветную сторону фрагментов N3 и N4, приклейте их к задней части хвоста трамвая (детали B): фрагмент N3 на внутреннюю часть, фрагмент N4 — на внешнюю

    25

    Вырежьте две детали L по голубой линии

    Согните детали по красным линиям.

    Нанесите клей на крылышки L1, L2, L3, L4 обеих деталей и приклейте их к боковым сторонам.

    Нанесите клей на крылышки L5 обеих деталей и приклейте их к фрагменту L5* соответствущей детали

    26

    Нанесите клей на фрагменты L6 обеих деталей и приклейте их на соотетствующие места на детали N

    27

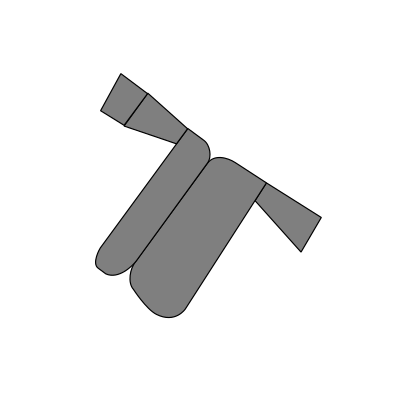

    Вырежьте детали Q и R по голубым линиям

    Согните детали по красным линиям.

    Нанесите клей на оборотную, нецветную сторону деталей и сложите их пополам

    Нанесите клей на оборотную, нецветную сторону квадратных фрагментов деталей и приклейте их на соответствующие места на детали A

    28

    Вырежьте две детали M по голубым линиям

    Согните детали по красным линиям.

    Нанесите клей на оборотную, нецветную сторону крылышек M1 и приклейте их к внутренней стороне головы и хвоста трамвая

    Приклейте остальные крылышки по контуру головы и хвоста

    Ваш трамвай готов.
